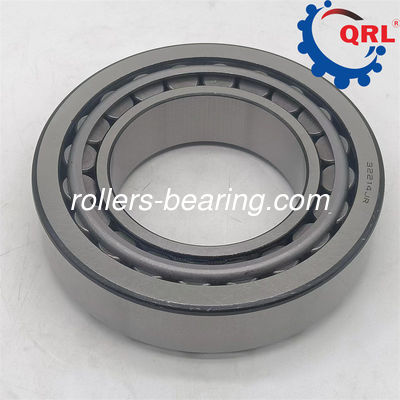

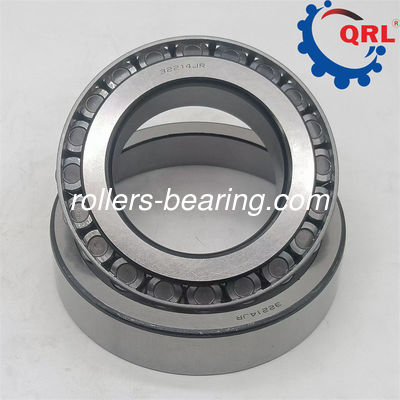

Produktdetails:
|
| Typ: | Kegelrollenlager | Inch: | 70 x 125 x 33,25 mm |
|---|---|---|---|
| Anzahl der Zeilen: | HR 32214 J | Typ des Wälzlagers: | Fahrzeuglager |
| Markenbezeichnung:: | OEM-QRL | Gewicht: | 1.56 Kilo |
| Anwendung: | Maschinen | Lagerbestand: | 20000 Stück |
| Hervorheben: | 32214 Konische Walzlager,mit einer Breite von nicht mehr als 50 mm |
||
| Durchmesser der Bohrung (mm) | Außendurchmesser (mm) | Gewicht (Kg) |
|---|---|---|
| 70.00 | 125.00 | 1.56 |
Ein konisches Walzlager ist eine Einheit, die sowohl aus konischen Rennwegen (inneren als auch äußeren Ringen) als auch aus konischen Walzen besteht.mit einer Breite von mehr als 20 mm,.
Verknüpfte Rolllager Nummer der Ware
| Teil Nr. | Grenzdimensionen (in mm) | Lastklasse | Beschränkung der Geschwindigkeit (RPM) | Massen | ||||||
| d | D | B | C | T | STATIC (Co) KN | DYNAMIC (C) KN | Fett | Erdöl | (~ kg) | |
| 33111 | 55 | 95 | 30 | 23 | 30 | 155.1 | 110.7 | 3800 | 5000 | 0.897 |
| 30211 | 55 | 100 | 21 | 18 | 22.75 | 90.2 | 79.9 | 3600 | 4900 | 0.675 |
| 32211 | 55 | 100 | 25 | 21 | 26.75 | 133.9 | 108 | 3800 | 5000 | 0.83 |
| 32211J2/Q | 55 | 100 | 25 | 21 | 26.75 | 135 | 109 | 4,050 | 6,700 | 0.87 |
| 33211 | 55 | 100 | 35 | 27 | 35 | 190 | 138 | 3300 | 4300 | 1.2 |
| 32310/55 | 55 | 110 | 40 | 33 | 42.25 | 212 | 172 | 3200 | 4300 | 1.7 |
| 31311 (30311D) | 55 | 120 | 29 | 21 | 31.5 | 144.2 | 126.6 | 2900 | 3800 | 1.55 |
| 30311 | 55 | 120 | 29 | 25 | 31.75 | 179 | 155 | 3200 | 4300 | 1.66 |
| 33012 | 60 | 95 | 27 | 21 | 27 | 145.4 | 93.5 | 3700 | 4900 | 0.68 |
| 30312 | 60 | 110 | 22 | 19 | 23.75 | 124.9 | 105 | 3400 | 4500 | 0.95 |
| 32212 | 60 | 110 | 28 | 24 | 29.75 | 160.5 | 127.5 | 3400 | 4500 | 1.18 |
| X32212 | 60 | 110 | 28 | 24 | 29.75 | 159.9 | 110.4 | 3400 | 4500 | 1.186 |
| 31312F | 60 | 130 | 31 | 22 | 33.5 | 178.4 | 153.2 | 2600 | 3600 | 1.9 |
| 30312 | 60 | 130 | 31 | 26 | 33.5 | 209.8 | 180.1 | 3000 | 4000 | 2.03 |
| mit einer Breite von nicht mehr als 20 mm | 60 | 135 | 31 | 22 | 33.5 | 178.4 | 153.2 | 2600 | 3600 | 2.12 |
Richtige Art des Lageranbaus
Bei der Befestigung eines Lagers mit Hilfe einer manuellen Presse oder ähnlicher Maschinen it is first necessary to calculate the pressing-in force based on the interference between the shaft and the inner ring (a hydraulic press with an operating pressure greater than the required pressure must be used). Dann, wenn Sie in den Innenring drücken, verwenden Sie das Innenring-Druckwerkzeug, um es fest in die Wellen-Schulter zu drücken (wird keine Kraft auf den Außenring ausgeübt).Messung der Genauigkeit jedes Teils des Lagers, um zu bestätigen, ob es tatsächlich auf der Welle installiert istBei der Kombination von Mehrreihlagern ist der Auslauf nach der Montage zu messen, um die Achsabweichung zwischen den Außenringen zu korrigieren.
